| La fonture avant des brevets
japonais étant une option, elle n'est pas solidaire de la machine : il
faut l'installer.
Si cette installation n'est pas faite correctement, l'écart
entre les deux fontures ne sera pas le même des deux côtés, d'où risque
de mailles mal formées, tricot en côtes irrégulier, blocages du chariot
en tricot en fontures alternées.
NOTE : les explications suivantes sont pour le formeur de
côtes Brother KR 850 et Erka 7
(la fonture KR 830 - Erka 6 a un système d'attaches différent, mais le process pour régler les fontures est identique)
| I - test

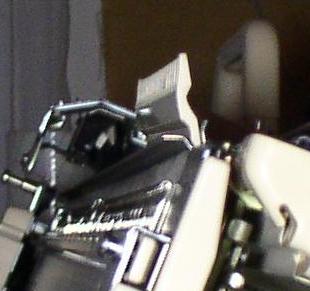

Un peigne de sélection de la machine placé entre les
crochets d'avant de fonture doit s'enfoncer de la même profondeur à
droite et à gauche.
Il ne doit pas s'enfoncer plus que sur la photo.
S'il ya a un décalage entre
les deux fontures, procédez comme suit :
|
 |
| II - installation de la fonture
principale
la fonture sera maintenant en position
inclinée et fixée avec les serre-joints en forme de Z
a - poussez bien la fonture au fond des
ouvertures avant de bloquer la vis
b - plaquez les serre-joints au ras de la
table avant de les serrer.
|
 |
| III - plaque de fixation
Vous avec deux plaques identifiées droite et gauche : ne
pas s e tromper !
enfoncez-les de façon à ce que la butée de la patte sit
en avant, au ras de la fonture.
|
 |
| IV - fixation du côteleur
(autre nom donné à la fonture côte)
Glissez les pattes droite et gauche du côteleur dans les
plaques de fixation correspondantes.

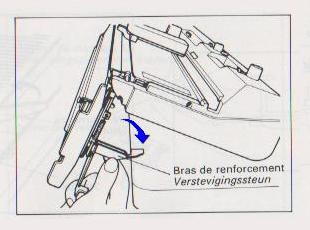

Abaissez le bras de renforcement, placez la butée au ras
de la table et fixez avec le serre-joints
|
 |
V - refaite le test pour
vérifier vos modifications
|
|
|
