La fonture des jauges standard est une sorte de grille où coulissent les talons d'aiguilles.
Les aiguilles sont en "suspension" entre les ressorts.
Pour les anciennes Erka, comme pour les double jauge Brother et Silver Reed, ce sont de petits canaux où les aiguilles coulissent librement.
Toutes sont plaquées sur la fonture par la barre mousse.
| vérification |
jauges standard |
Erka T6 et T8 |
KX 395 et LK 150 |
fonture côtes |
VÉRIFICATION DU RESSORT DES AIGUILLES
 |
 |
| les aiguilles plaquent sur la
fonture, on ne peut pas glisser le crochet dessous c'est bon |
le crochet passe sous les
aiguilles :
selon l'écart |
 |
 |

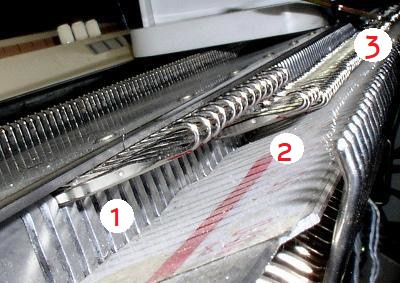

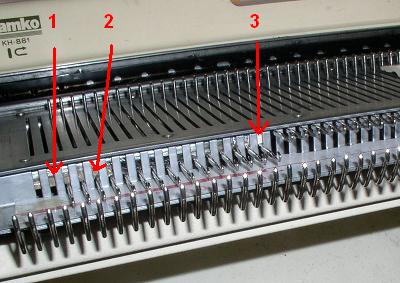

| 1 - pas de barre mousse 2 - seul l'embout plastique appuie 3 - la barre mousse appuie sur les aiguilles |
1 - partie métallique de la barre 2 - mousse 3 - bout plastique de la barre |
Pour en savoir plus comment changer la mousse cliquer ici sur le site de claudie44

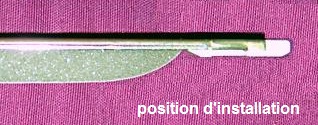

Épaisseur d'une barre neuve :
mousse vers le bas
 |

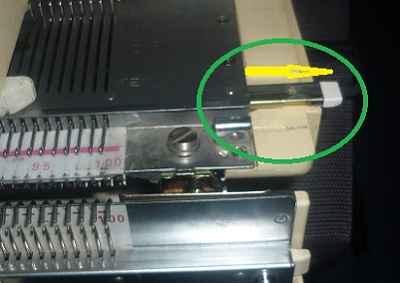

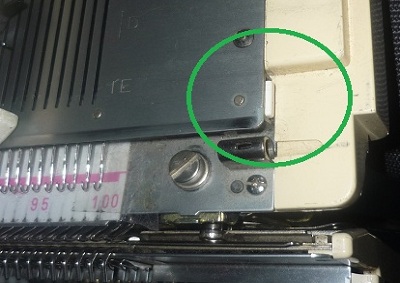

La barre mousse se trouve à l'avant de la fonture, on peut voir les extrémités en plastique blanc de chaque côté. |
 |

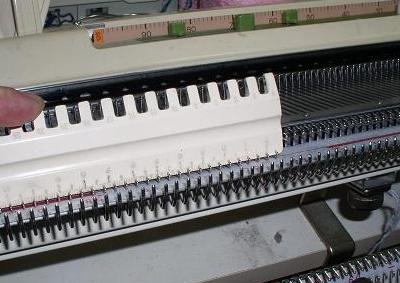

Pousser d'un côté de façon à faire sortir une partie de la barre, tirer ensuite pour la dégager. |
 |
Pour remettre la barre en place, présentez-la mousse vers le bas et appuyer sur les aiguilles pour les plaquer contre la fonture. |
Pour les toutes premières Erka, la barre de retenue d'aiguilles se soulève complètement. Il suffit de dévisser les barres de chaque côté des fontures pour changer la mousse. Le principe reste le même que pour les brevets japonais, seuls l'épaisseur et la largeur sont différentes.
 |

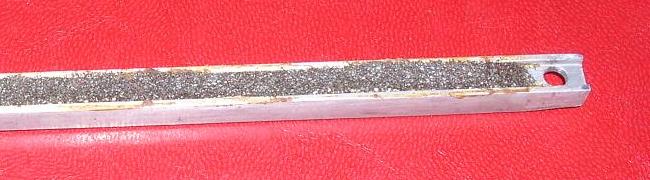

barre avec sa vieille mousse |
 |

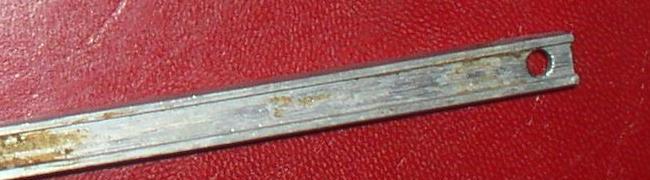

décapez le mieux possible l'intérieur de la barre |
BROTHER KX 395 (et même série)

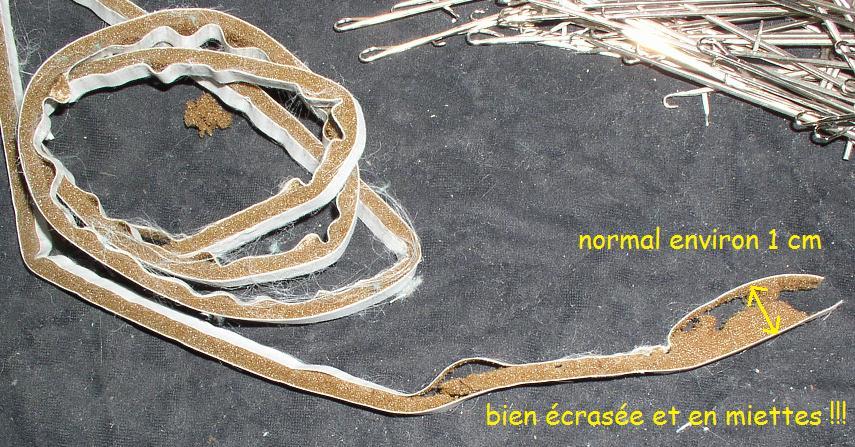

La série des KX n'a pas de "barre" mousse mais un ruban pour maintenir les aiguilles. Ce ruban se désagrège aussi avec le temps et a besoin d'être changé.

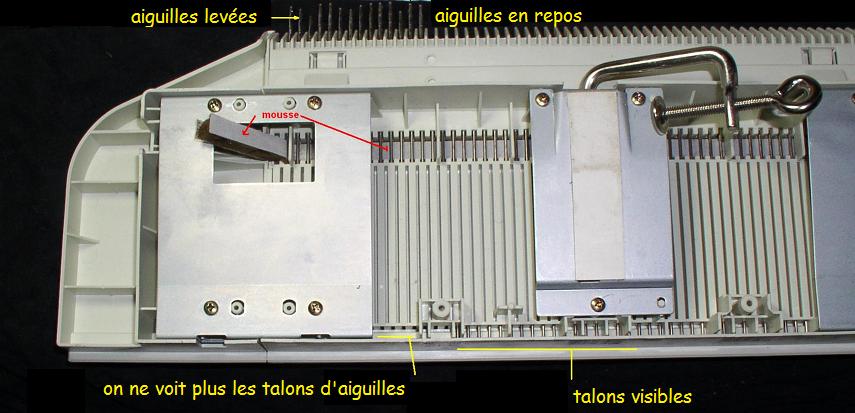

>envers de la machine où on peut voir le ruban

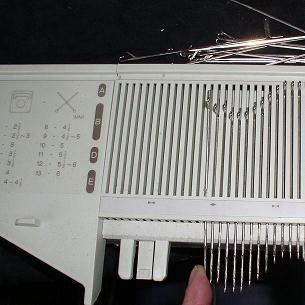

pour enlever les aiguilles, après avoir ôté les avants de fonture, monter les aiguilles en position B puis les basculer en appuyant vers le bas : le talon se soulève. Attraper l'aiguille par le talon et la retirer
|
|
 |

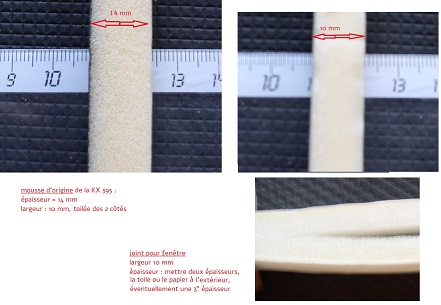

S'il n'est pas possible de trouver un ruban neuf d'origine, confectionner un ruban de 1 cm d'épaisseur environ en mousse haute densité en plaçant face à face deux rubans d'isolation thermique (en collant l'une contre l'autre les deux faces collantes si l'extérieur du ruban est recouvert d'un film protecteur). Le ruban doit avoir une surface lisse sur ses deux faces.
* Deux vidéos en anglais, l'ordre des opérations est différente,
mais le résultat est le même . Les aiguilles sont retirées de la
machine, profitez-en alors pour dépoussiérer et nettoyer les logements
des aiguilles et placez les aiguilles dans du pétrole pour les nettoyer
aussi :
Changement pour une Brother KX (anglais) : Elle enlève la mousse avant de retirer les aiguilles.
Changement pour la LK (anglais) : Elle enlève les aiguilles avant de retirer la mousse.
Replacez ensuite toutes les aiguilles dans leur rainure après les avoir essuyées et contrôler les crochets.
* Si vous ne voulez aller vite, sans retirer les aiguilles : coudre une extrémité de la nouvelle bande à une
extrémité de l'ancienne et tirer tout doucement en accompagnant le
déplacement. Le vieux ruban entraine le neuf qui se met ainsi en place. Pour un ruban fait mainson, vérifier que les deux éléments du ruban restent bien en place lorsque vous le faites coulisser.
La FONTURE CÔTES
Selon les modèles, les fontures côtes des
Brother n'ont pas toujours de mousse :
le KR 830 et le KR 850 ont
une barre en plastique en forme de U aplati,
mais avec le temps elles ont tendance à
s'incurver vers le bas, il suffi de les replacer la partie bombée vers
le haut. Il est possible aussi de rajouter une bande de mousse dans la rainure.
Le KR 230 ?
le KR 260 a une barre mousse
