(peut convenir aux autres brevets japonais)
Les brevets japonais sont de simples fonture à la base, la fonture côte étant une option.
Cette fonture n'est pas solidaire de la fonture principale il va donc falloir la monter et l'ajuster avec précision.
Installation de la simple fonture :

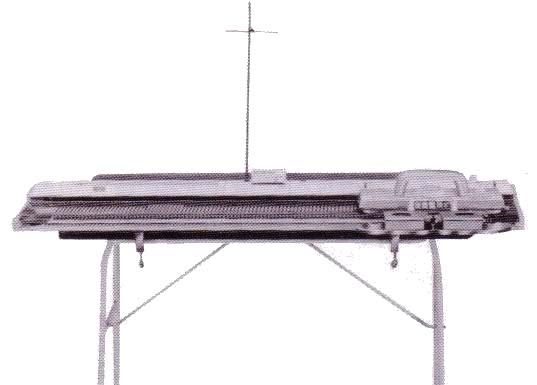

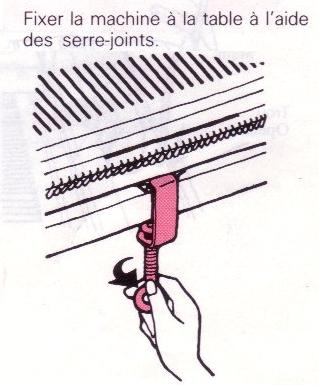

La machine est à plat sur la table ou sur les pieds, elle est fixée à l'aide des deux serre-joints fournis :

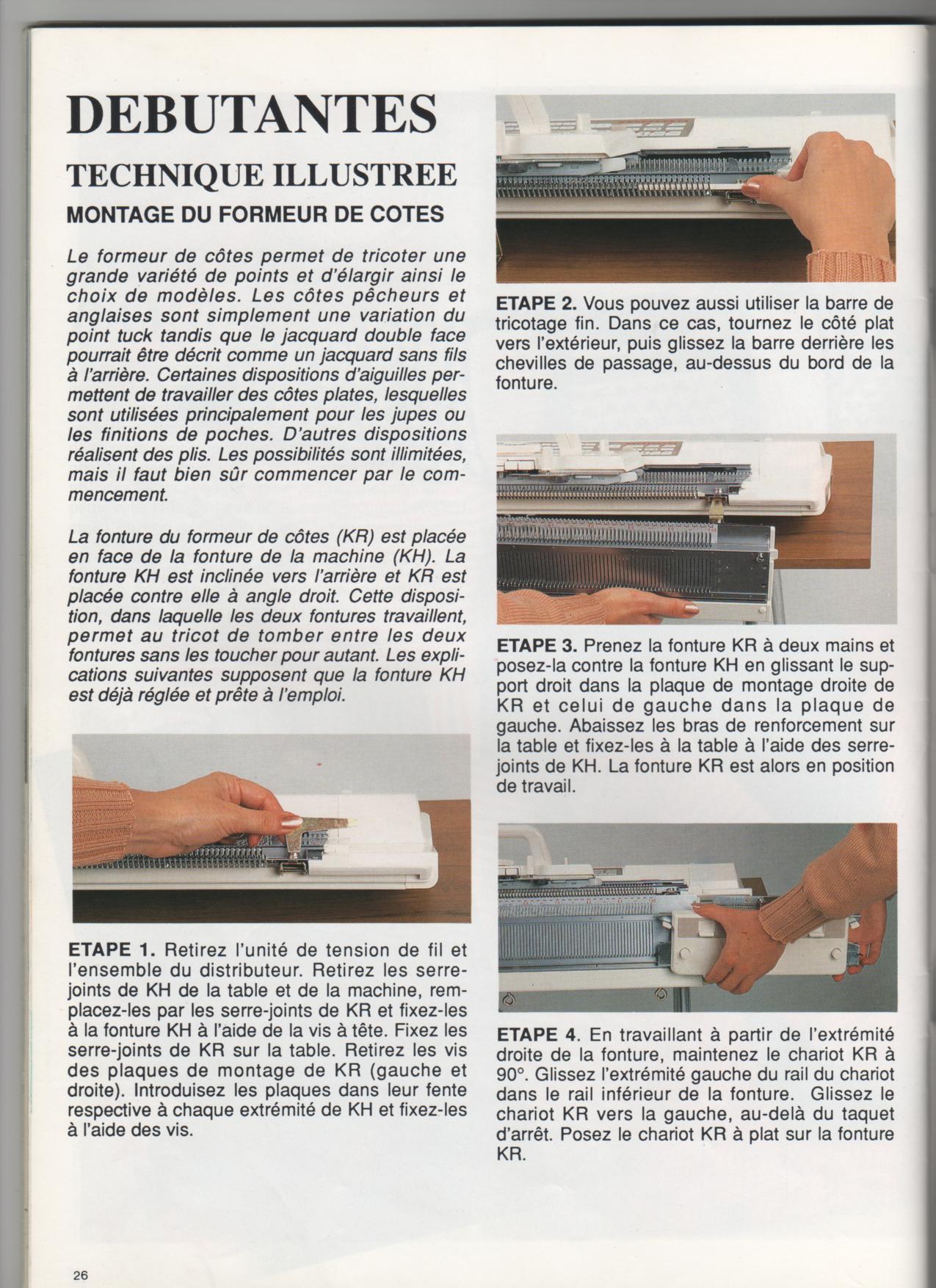

Installation de la fonture côtes :
1- Mise en place de la fonture principale :
En double fonture la machine doit être installée inclinée, il faut
changer les serre-joints de fixation.
 |
 |

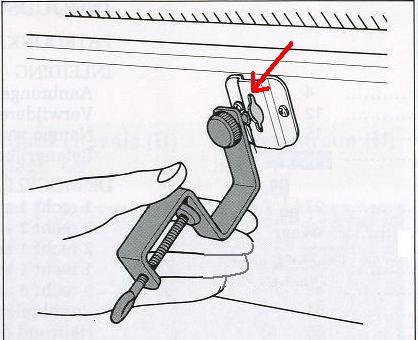

| Remplacer les serre-joints de la
simple fonture par ceux livrés avec la fonture côtes.
Bloquer le système à l'avant de l'ouverture. Fixer les deux serre-joints. |
Poser
la machine en place.

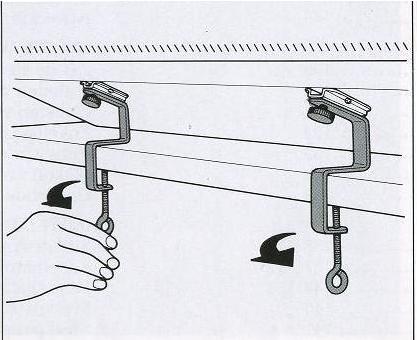

Serrer les deux serre-joints en les calant sur le bord de la table. |
2- Mise en place de la
fonture côtes :
(attention les attaches du KR 830 est très légèrement différentes et
sont solidaires des pattes de fixation)
 |
 |

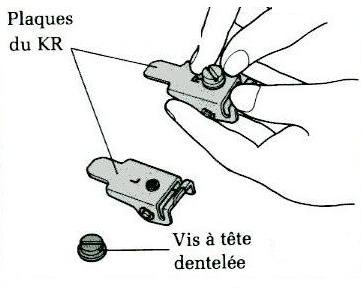

Attention : les deux plaques sont identifiées L pour la plaque de gauche et R pour celle de droite.
 |
 |

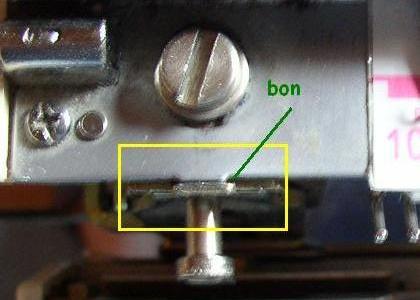

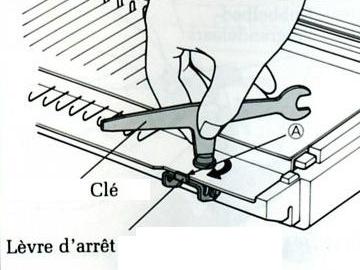

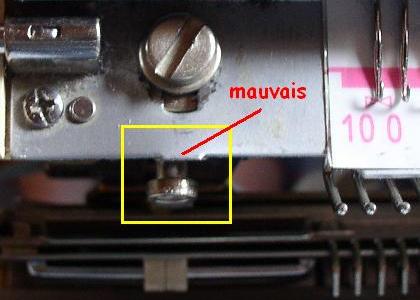

| serrer la vis à la main | la bloquer à l'aide du tournevis : la butée de la lèvre d'arrêt touche le bord de la fonture. |
 |
 |
 |
 |

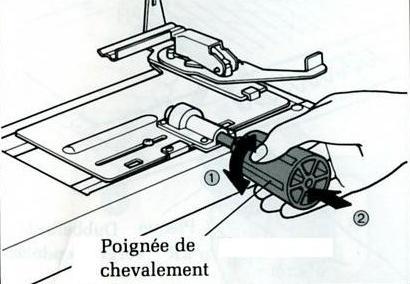

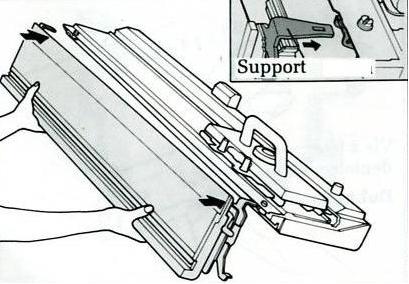

| Préparer la fonture en positionnant la poignée de chevalement et les supports articulés | en tenant la fonture à deux mains, placer les deux supports dans la patte de fixation |
 |
 |

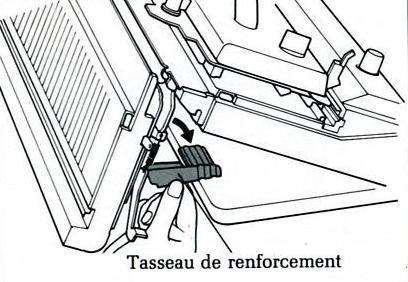

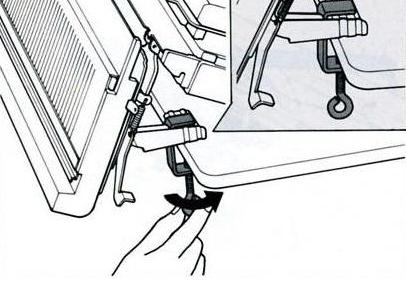

| Abaisser les tasseaux de renforcement contre la table | les fixer à l'aide des serre-joints récupérés de la fonture principale |

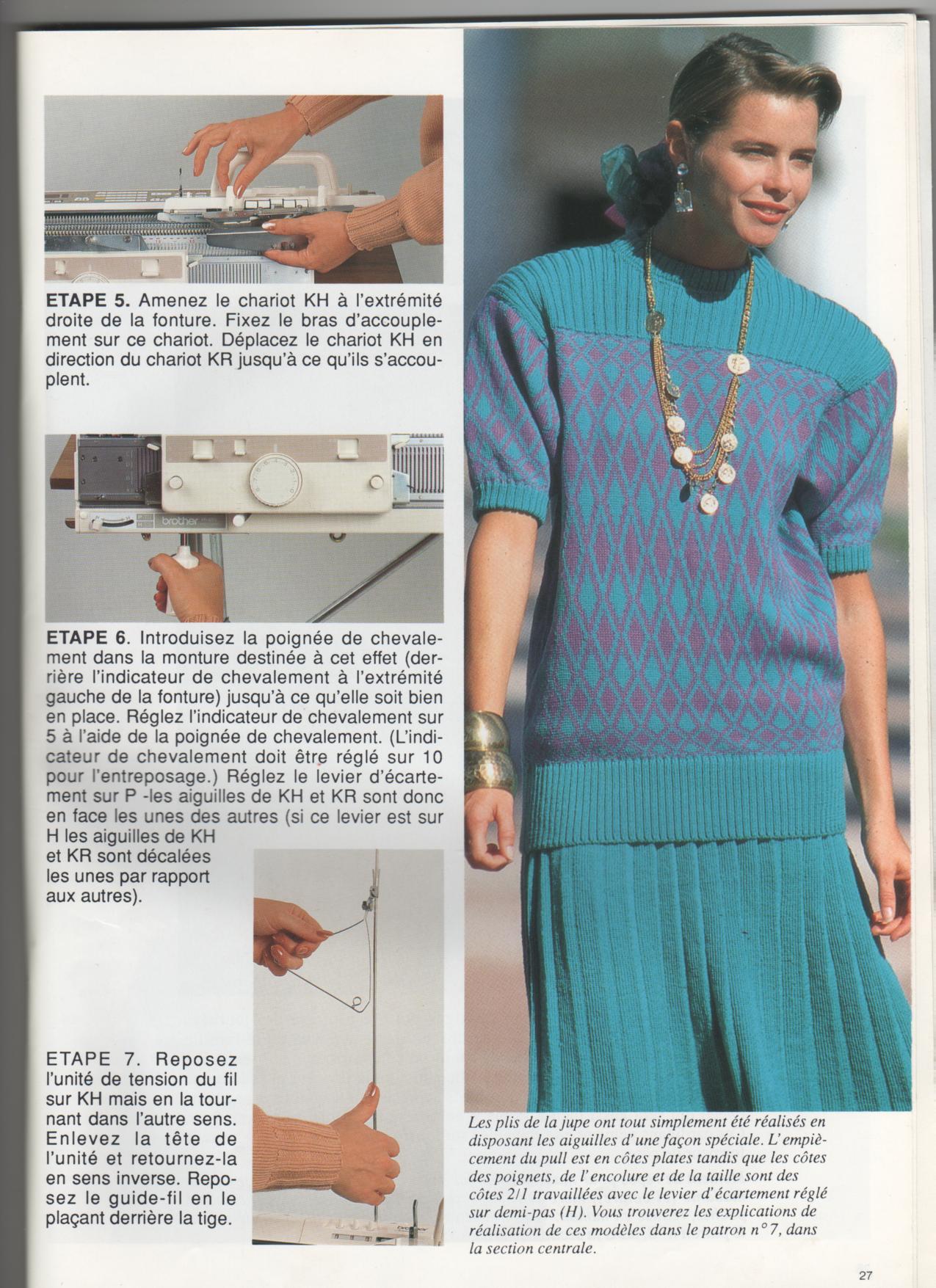

Les indications et illustrations sont données à partir d'une machine Brother, il peut y avoir de petites différences pour les Empisal et les Toyota.
