Le mémomatique à grands calques:
Superba S48 - Singer MT série 2300 - Phildar 120



La courroie d'entrainement de ce programmateur électronique vieillit très mal, le plastique durcit et la courroie finit par casser. Et bien sûr ... plus de fabricant, plus de revendeurs, plus de réparateurs ...

Peut-on changer de mémo? peut-on changer de courroie?

Le mémo :

Le chariot de la machine contient de l'électronique, le mémo est électronique ! En usine les mémos sont synchronisés sur la machine avec laquelle ils travailleront.

Ils sont fabriqués en série et les machines d'une série sont très semblables, les mémos de même. Peu de différence pour une "double" série donnée, et un mémo peut en remplacer un autre.

MAIS les machines d'une série A et les mémos d'une série B ne sont pas forcément compatibles et la probabilité que les mémos fonctionnent correctement n'est pas garantie.

Et de toutes façons, un mémo-matic d'occasion risque bien d'avoir sa courroie qui casse elle aussi à court terme!

Le seul mémo que vous puissiez utilser en remplacement est un mémo première génération : les mémos à plots.

La courroie :

Avec l'avènement des imprimantes 3D, des "bricoleurs" se sont mis à en fabriquer. Après quelques tâtonnements ils ont réussi à produire une courroie  qui semble prometteuse. Reste à l'installer correctement ! (le moindre écart va désynchroniser les lecteurs optiques)

Les motifs des cartes Mylar sont formés de petits carrés noirs et transparents. Le lecteur optique doit viser parfaitement un carré pour envoyer l'information correcte au chariot. S'il y a une légère désynchronisation, quand le lecteur optique vise entre 2 cases transparentes ou entre deux cases noires, là pas de problème. Mais comment interprètera-t-il une visée à cheval sur une case transparente et une case noire? Les cartes artistiques sont des dessins sur des calques, là la désynchronisation ne se fera pas sentir.

https://youtu.be/e4CxkBNN_X4

Les calques :

Comme dit plus haut il y a deux types de calques :

- les feuilles Mylar : plastique souple, quadrillées pour couvrir 60 mailles en largeur, maximum 150 rangs pour la hauteur. Plusieurs motifs peuvent être présents sur une carte Mylar. Les cases noircies commanderont la sélection des aiguilles. Dans la marge de droite les doubles cases rectangulaires noires indique le début de motif et noir - rien la fin du motif. Ces feuilles ont besoin d'un étui en plastique transparent et perforé sur les côtés pour l'entrainement.

- les calques pour motifs artistiques : de simples feuilles de papier calque, presque du papier de soie, sur laquelle on peut dessiner ce qu'on veut. Se rappeler cependant que la largeur de la feuille représente 60 mailles et la hauteur 150 rangs. Ces feuilles ont besoin d'un étui en plastique transparent et perforé sur les côtés pour l'entrainement.

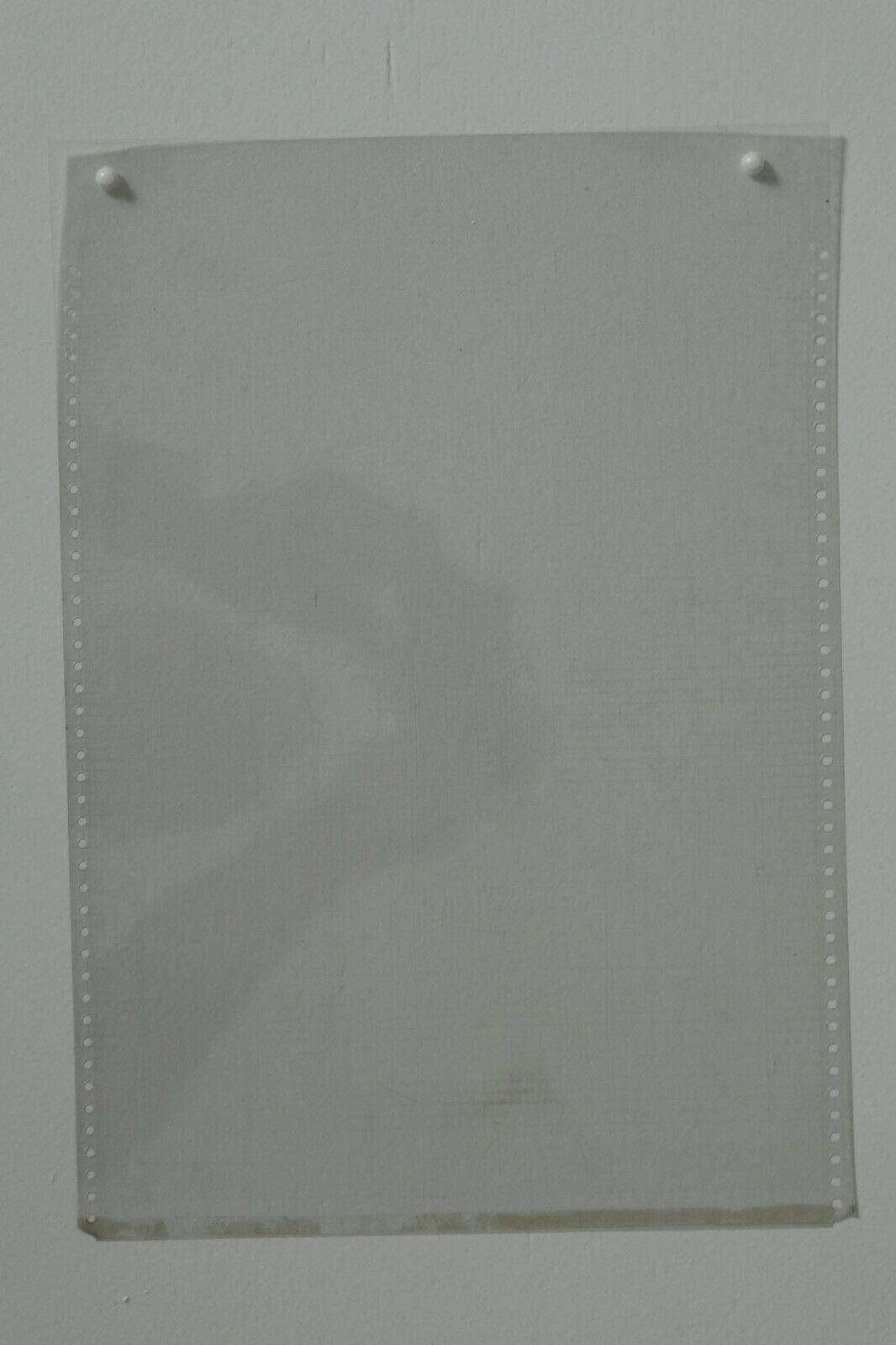

feuille mylar comportant plusieurs motifs indépendants les cartes artistiques sont dessinées  étui comportant des perforations sur les deux côtés

Peut-on fabriquer ses propres calques?

D'origine il y a des feuilles Mylar vierges et des calques vierges.


feuille mylar vierge  et les pastilles transfert  calques

A la seule condition d'avoir un étui en bon état !

Les calques artistiques oui sur un papier translucide, style papier calque ou papier de soie blanc. Du papier d'imprimante ne conviendra pas.

Les cartes Mylar géométriques ... peut-on trouver des supports compatibles à la fois en hauteur et en largeur et surtout avec des quadrillages de taille absolument identiques, et de la positionner correctement dans l'étui? Ce dernier a deux pressions en haut pour le fermer, mais surtout ces pressions traversent des trous faits dans les cartes pour les maintenir à leur place.
