Points dentelle avec chariot ajoureur
GENERALITES SUR LA FORMATION DES JOURS ET LES CARTES POUR POINTS DENTELLE

Le point dentelle est obtenu en transférant une maille sur l'aiguille adjacente. L'aiguille vide reste en Position Travail, de cette façon elle continue à tricoter mais laisse un trou là où la maille a été transférée.
Les perforations de la carte correspondent aux mailles qui seront transférées.

La direction du chariot dentelle détermine sur quelle aiguille la maille sera transférée: pour la plupart des machines

L'apparence du point dentelle terminé dépend à la fois de la position du jour et de la direction vers laquelle les mailles sont transférées.

L'exemple ci dessous montre un rang de trou-trou où une maille sur deux est transférée sur l'aiguille adjacente gauche:

Pour produire des jours dentelle automatiquement le chariot ajoureur est indispensable. Il y a deux types de chariots ajoureurs, un qui sert uniquement à transférer les mailles et un qui transfert et tricote. Pour un même motif les cartes perforées sont différentes et ne sont donc pas interchangeables !

CHARIOTS AJOUREURS QUI TRANSFÈRENT UNIQUEMENT :

Les machines telles que Brother, Erka, quelques Toyota et autres brevets japonais, ont un chariot ajoureur à utiliser en combinaison avec le chariot tricot. Les cartes perforées de ce type sont caractérisées par des rangs non perforés. Ces zones assurent qu'aucune aiguille n'est sélectionnées avant le passage du chariot tricot. Cela sert de guide pour savoir à quel moment utiliser le chariot tricot : quand le chariot ajoureur est à gauche de la machine et qu'aucune aiguille n'est sélectionnée, le chariot tricot peut être utilisé.

Les instructions suivantes pour le mouvement du chariot ajoureur sont utilisées sur les cartes. Elles doivent être recopiées dans la marge de la carte perforée et appliquées lorsqu'elles sont affichées. Les instructions réfèrent au rang qui est en train d'être exécuté 7 rangs en dessous le rang visible (Pour les Toyota se référer au manuel).

déplacer le chariot ajoureur de gauche à droite
déplacer le chariot ajoureur de droite à gauche
tricoter 1 aller-retour avec le chariot tricot puis déplacer le chariot ajoureur dans la direction indiquée
4 tricoter 4 rangs avec le chariot tricot puis déplacer le chariot ajoureur dans la direction indiquée
6 tricoter 6 rangs avec le chariot tricot puis déplacer le chariot ajoureur dans la direction indiquée.

Ces instructions conviennent aussi pour les dentelles fantaisies.

Techniquement : le chariot tricot est à droite de la fonture, le chariot ajoureur à gauche. Il faudra donc faire un aller-retour de tricot avant de pouvoir passer le chariot ajoureur.Cela limite les motifs de points dentelles à ceux qui ont des jours tous les rangs pairs.

CHARIOTS QUI TRICOTENT ET TRANSFÈRENT :

Knitmaster, Empisal et quelques modèles de Toyota ont un chariot qui combine les deux opérations sur un même rang. On peut donc réaliser des points dentelle ayant des jours à chaque rang .

Les instructions suivantes pour le mouvement du chariot ajoureur doivent être recopiées dans la marge de la carte perforée et appliquées lorsqu'elles sont affichées. Les instructions réfèrent au rang qui est en train d'être exécuté 5 rangs en dessous le rang visible (Pour les Toyota se référer au manuel).

déplacer le chariot de gauche à droite
déplacer le chariot de droite à gauche

DÉPLACEMENTS MULTIPLES

Certains points dentelle ont le jour éloigné des mailles ensemble : il faudra déplacer une maille plusieurs fois sur le même rang.

Les cartes sont les mêmes pour les deux types de chariot, cependant des indications complémentaires devront être indiquées sur les cartes pour les chariots qui transfèrent et tricotent en même temps :

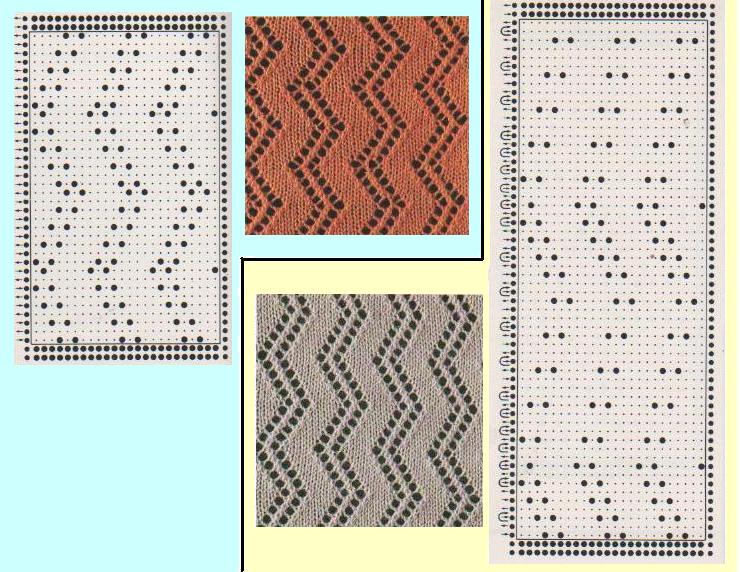

Voici les cartes pour un même point en fonction du chariot utilisé

L'échantillon orange est réalisé avec le chariot qui transfère et tricote en même temps.

L'échantillon gris est réalisté avec l'utilisation des 2 chariots : ajoureur et tricot.


COMMENT PERFORER UNE CARTE DENTELLE ?

Le chariot ajoureur est en attente sur la gauche des fontures pendant que le chariot principal tricote
Le chariot principal est en attente sur la droite des fontures pendant que le chariot ajoureur est actionné.
Il faut donc un nombre pair de passages de chariot ajoureur pour le ramener à sa position d'attente, donc chaque rang du motif dentelle se fait avec un nombre pair de lignes sur la carte.

A chacun de ses passages le chariot ajoureur transfère les mailles sélectionnées et sélectionne les mailles à transférer au rang suivant.
Une perforation correspond à une aiguille sélectionnée donc à une maille à transférer.
Le dernier rang sera toujours un rang sans perforations.

Comme pour tous les motifs programmés le premier rang se fait carte bloquée pour que la sélection des aiguilles se fasse, avant le second rang débloquer la carte :

position du levier de carte

avant le passage du chariot
déplacement du chariot ajoureur levier bloqué levier normal

Pour comprendre comment est faite la carte pour points dentelles, le mieux est de tester étape par étape ce qui se passe.

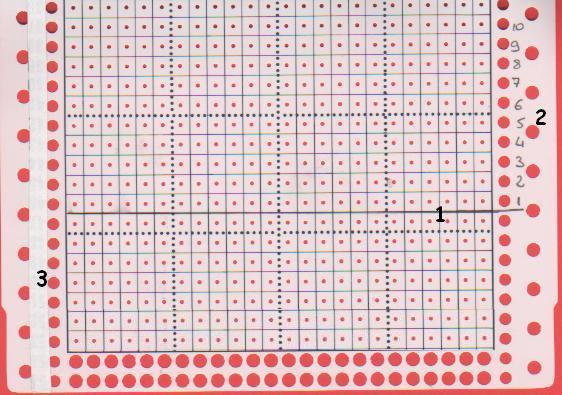

Pour faire les exercices suivants, prendre une chute de carte à perforer d'environ une vingtaine de lignes.

  1. au 7è rang marquer la ligne de démarrage
  2. puis numéroter les lignes à droite
  3. si besoin, masquer les chiffres de gauche


I - MAILLES RABATTUES VERS LA GAUCHE (motif 1) = maille double directe à droite

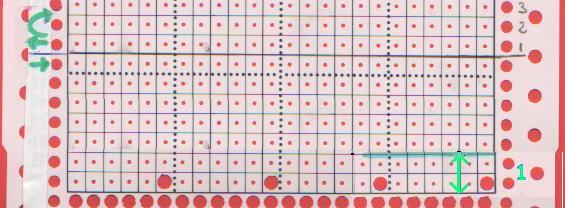

perforer la carte 1 trou toutes les six mailles sur le premier rang :


maille double directe à droite

marquer le sens de déplacement du chariot joureur :
étant donné que le rang affiché est celui qui vient d'être fait, la flèche indique le sens de déplacement du rang suivant

  1. rang 1 de gauche à droite le chariot sélectionne les aiguilles,
  2. rang 2 de droite à gauche le chariot ajoureur transfère les mailles sélectionnées vers la gauche,
  3. aucune sélection et fin du motif => symbole du chariot tricot au rang supérieur.

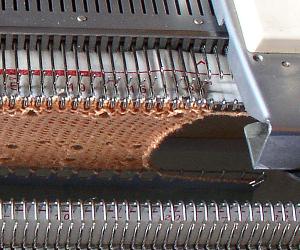

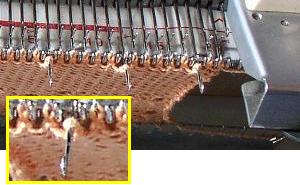

1 - Le chariot ajoureur va de la gauche vers la droite:

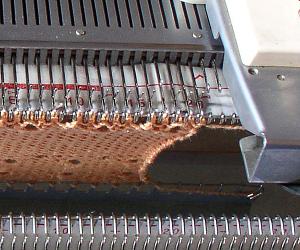

les aiguilles se sélectionnent.		 2 - Le chariot ajoureur va de la droite vers la gauche:
les mailles sont transférées vers la gauche.

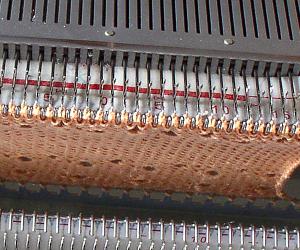

3 - Aller-retour tricot

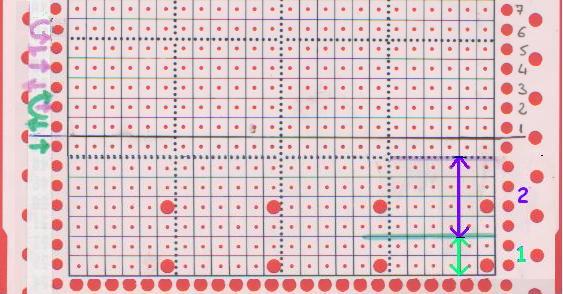

II - MAILLES RABATTUES VERS LA DROITE (motif 2) = maille double directe à gauche


maille double directe à gauche

sauter 2 rangs sans perfortions (le premier est la fin du motif 1), perforer la carte 1 trou toutes les six mailles

  1. rang 3 de gauche à droite : le chariot ne sélectionne rien,
  2. rang 4 de droite à gauche le chariot ajoureur sélectionne les aiguilles,
  3. rang 5 de gauche à droite le chariot ajoureur transfère les mailles sélectionnées vers la droite, pas de sélection.
  4. rang 6 de droite à gauche le chariot gauche, retour à la position de repos.
  5. aucune sélection et fin du motif => symbole du chariot tricot au rang supérieur.

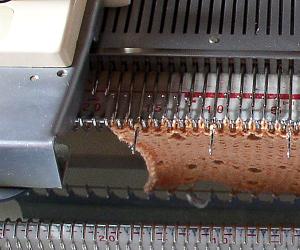

1 - le chariot ajoureur va de gauche à droite :
il ne sélectionne rien, 		2 - Le chariot ajoureur va de droite à gauche :
les aiguilles se sélectionnent.

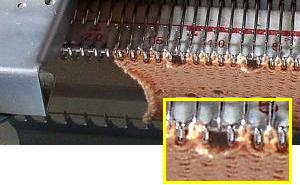

3 - le chariot ajoureur va de gauche à droite :
il transfère les mailles sélectionnées vers la droite,		 4 - Le chariot ajoureur va droite à gauche :
il revient à sa position de repos
5 - Aller-retour tricot

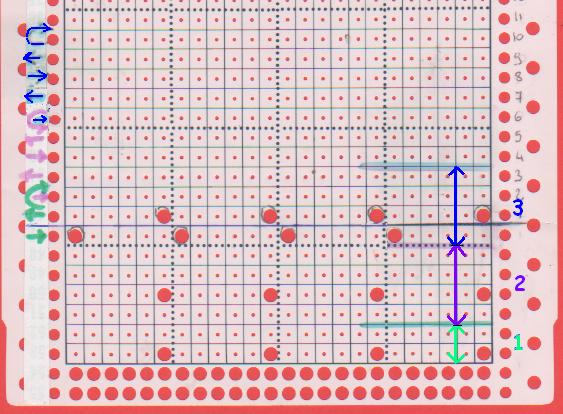

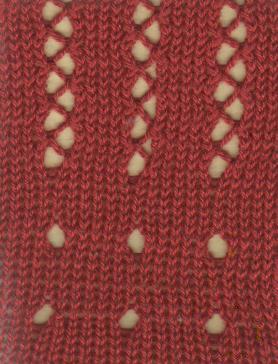

en répétant les 6 rangs de perforation de la carte

on obtient le point suivant =>

1 rang de mailles doubles directes à gauche

1 rang de mailles doubles directes à droite


III - MAILLE DOUBLE EN RELIEF (motif 3)

maille double en relief à gauche

Dans les deux exercices précédents la maille transférée se trouve DERRIÈRE . C'est la maille double directe.

Si on veut une maille double en relief, il faut décaler (voir la fiche des jours manuels)

  1. rang 1 : chariot de gauche à droite = sélection de la maille située à droite de la maille portant le jour
  2. rang 2 : chariot de droite à gauche = transfert de la maille vers la gauche, sélection de l'aiguille portant la maille double
  3. rang 3 : transfert de la maille double vers la droite
  4. rang 4 : retour à la position de repos.

Par contre surveiller très attentivement le transfert de la maille double, il y en a souvent une qui ne veut pas s'accrocher. Causes possibles : aiguilles en mauvais état (légèrement voilées), barre mousse usée, coton trop "raide".

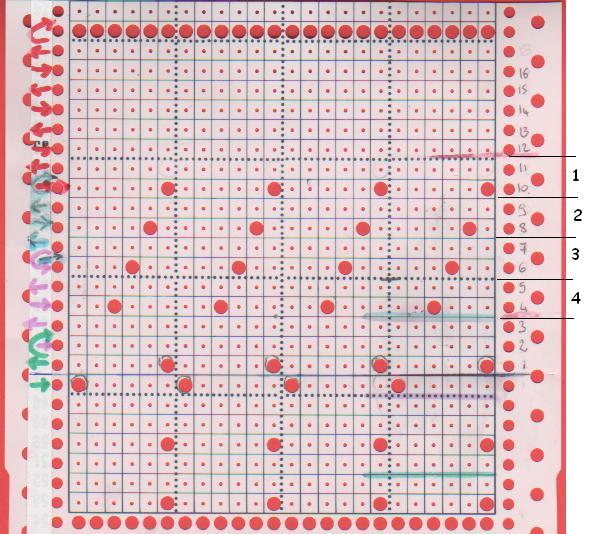

IV - DIMINUTION À TROIS MAILLES DU BORD (motif 4)

opérations à effectuer :



commencer par le haut :

1 - rang supérieur : pour le retour chariot à gauche sans sélection (le chariot transfert les mailles sélectionnées)
     rang inférieur : sélection de la maille à transférer. C'EST LÀ QUE SERA LE JOUR.

2 - rang supérieur : pour le retour chariot à gauche sans sélection (le chariot transfert les mailles sélectionnées)
     rang inférieur : sélection de la maille à transférer.

3 - rang supérieur : pour le retour chariot à gauche sans sélection (le chariot transfert les mailles sélectionnées)
     rang inférieur : sélection de la maille à transférer.

4 - rang supérieur : pour le retour chariot à gauche sans sélection (le chariot transfert les mailles sélectionnées)
     rang inférieur : sélection de la maille à transférer. C'EST LÀ QUE SERA LA MAILLE DOUBLE DIRECTE
(Si vous voulez une maille double en relief reproduisez les deux premiers rangs du motif 2 à la place de ces deux rangs)

CORRESPONDANCE ENTRE LE DIAGRAMME TRICOT MAIN ET LA CARTE DE PROGRAMMATION:

 en résumé:

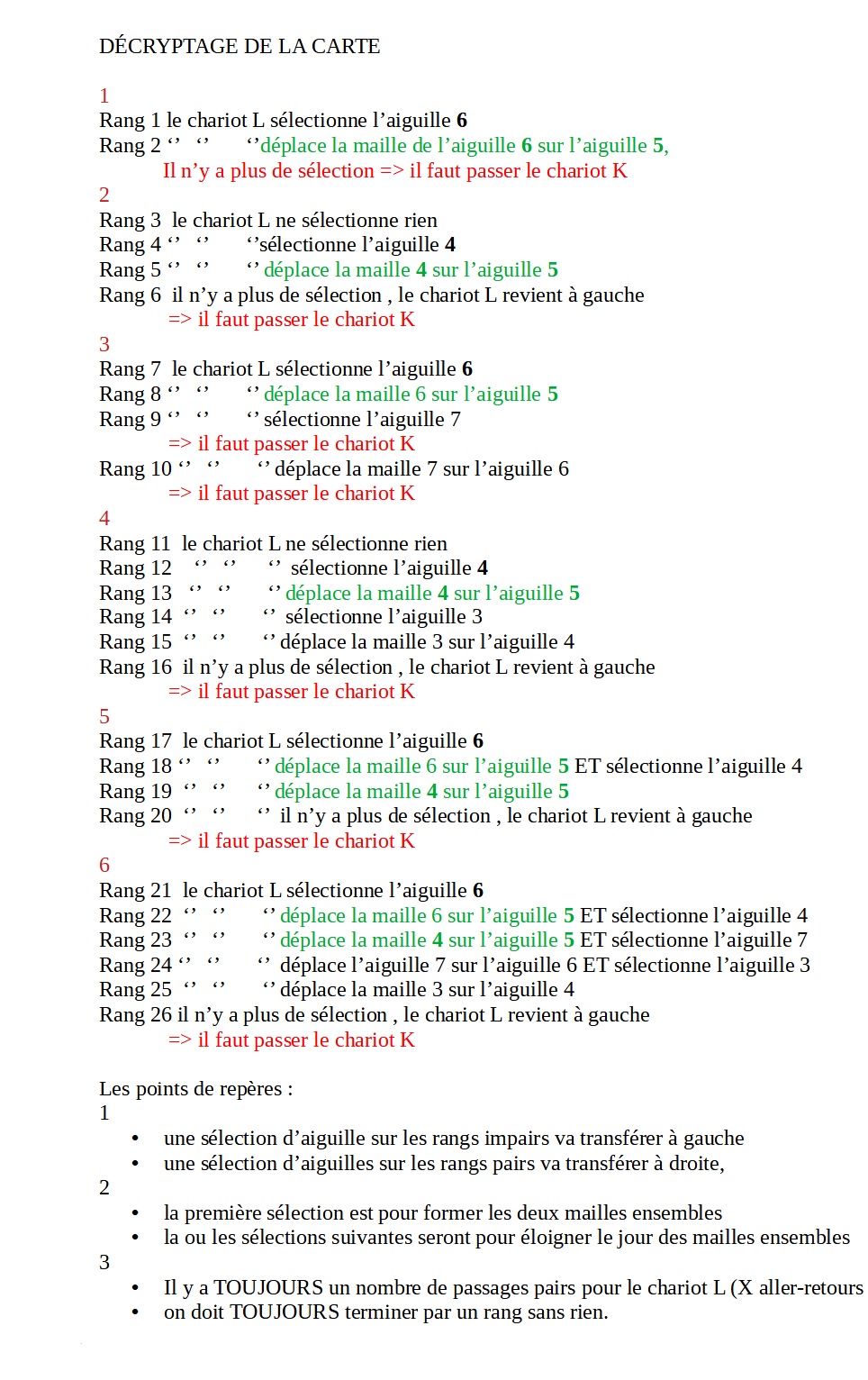

décryptage rang par rang des opérations du chariot L ICI
