Jacquard en double fonture

Le jacquard double fonture n'a pas de fils tirés sur l'envers, mais (sauf sur les brevets français) chaque couleur est tricotée séparément car il n'y a pas de guide fil jacquard pour la double fonture.

Ce jacquard se tricote une couleur après l'autre (sauf sur les brevets français SIT).

D'une marque de machine à l'autre les techniques peuvent être radicalement différentes.
Brother/Erka - ToyotaSuperba/Singer/Phildar - Silver Reed /Empisal - Passap

Ces jacquards se tricotent en "fontures pleines", sur base côtes bonneterie. Il faudra donc utiliser un fil très fin, au moins 280 m pour 50 gr.
BROTHER-ERKA

Brother tricote chaque couleur indépendamment. Donc pour UN rang de jacquard, il y a DEUX passages de chariot pour un jacquard deux couleurs (6 pour un 3 couleurs, et 8 pour un 4 couleurs !!! (sans tenir compte pour l'instant de se qui se passe sur l'envers !)

Il y a deux fontures côtes chez Brother-Erka, complètement compatibles avec l'ensemble des modèles KH, séries 800 et 900
Selon que vous avez un modèle ou l'autre, l'envers sera différent.

La KR 850/T7 a deux petits boutons, les boutons "lili", c'est la touche "piqué". Avec un nombre pair d'aiguilles, le chariot sélectionne et tricote une aiguille sur deux, au rang suivant la sélection est inversée. Pour UN aller-retour du chariot, un seul rang est tricoté.

La KR 830/T6 est plus simple, elle n'a pas ces touches piqué, pour UN rang de jacquard, il y a DEUX rangs tricotés sur l'envers.

Déjà on peut voir qu'un jacquard 4 couleurs ne conviendra pas avec une fonture 830/T6

 KR 830

Erka T6
KR 850

Erka T7
+
touche piqué
Réglage de la GM et touches pour le tricotage :

KR 830 / T6 : Un rang endroit pour deux rangs envers : on tricote en "maille longue",
KR 850 / T7 : Avec la touche piqué (boutons lili), pour un jacquard en 2 couleurs un rang à l'endroit donne un rang à l'envers, la GM est identique sur les deux chariots :
Les cartes perforées :

rappel : avec les machines électroniques il suffit de choisir un motif dans la mémoire du programmateur (ou d'en créer un), ce motif est un jacquard simple fonture, il suffit d'enclencher la touche KRC pour que le programmateur décompose le motif pour jacqaurd double fonture.
Perforation des cartes pour jacquard double fonture : LIEN

Programmation :

Le changement de couleur, qu'il soit manuel ou automatique se fera toujours à gauche (en raison de la conceprtion du guide-fil/accoupleur)


1- Chariot à gauche, carte bloquée, avec le fil principal, déplacer le chariot vers la droite:
un rang uni est tricoté, les aiguilles de fond du premier sont sélectionnées.
2 - Débloquer la carte, enclencher les deux touches HORS TRAVAIL, déplacer le chariot vers la gauche :
la couleur de fond est tricotée sur les aiguilles sélectionnées, les aiguilles complémentaires du motif sont à leur tour sélectionnées,
3 - Changer de couleur, chariot vers la droite,
le rang 1 se termine avec le fil du motif, le motif du rang 2 se sélectionne.
4 - Retour à gauche :
le fil du motif tricote, les aiguilles du 2° rang du dessin sont sélectionnées pour être tricotées en fil de fond.

Jacquard avec envers uni (dérivé du jacquard réalisé sur Toyota)
Jacquard reversible (envers et endroit en positif/négatif)

* FAV = Fonture AVant - FAR = Fonture ARrière.

TOYOTA

Sur Toyota la technique Simultknit fait que l'envers est uni, de la couleur du motif. Cela signifie que la couleur de fond et l'envers sont en jersey, le motif est en côtes.

Vous avez donc sur le même rang une zone en jersey le fond) et une zone en côtes (le motif).
Avec une GM côtes le fond est trop serré, avec une GM jersey le motif est très lâche.
Il va donc falloir privilégier de petits motifs pour que les zones jersey et les zones côtes soient relativement êtites et de surface équivalente. De grands motifs ou des motifs placés  ne donnent pas un résultat régulier tel quele modèle ci-dessous:

Toyota


SUPERBA/SINGER/PHILDAR

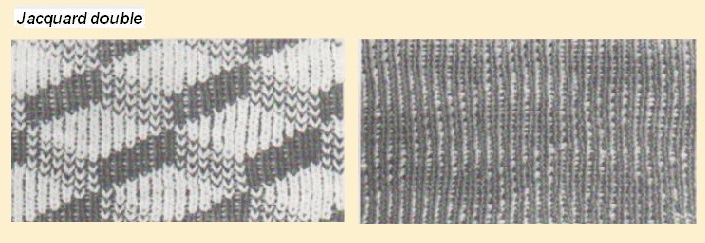

"Jacquard double"

envers uni de la couleur du motif.

"Jacquard réversible"

le motif se retouve identique sur le'nvers, mais en vanisage, exige un fil très fin

"Jacquard norvégien"

L'envers est en fines rayures, avec la touche "piqué"

retrouvez les réglages pour chacun d'eux dans votre manuel.


SILVER REED/EMPISAL


PASSAP



Des fiches pour le jacquard :

simple fonture double fonture différents envers possibles
